冷冻水系统作为空调和工业冷却领域的核心组成部分，通过水这一介质高 效 传递冷热量，广泛应用于商业建筑、数据中心等大型场所。以下将详细介绍冷冻水系统构成与工作流程。

一、系统核心组成部分

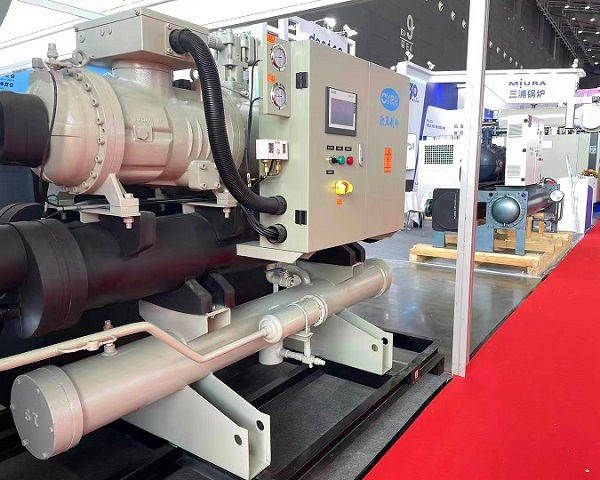

欧亚|防爆变频水冷螺杆低温冷水机组

冷冻水系统是一个封闭的循环管网，其主要设备包括冷水机组、冷冻水循环泵、分水器、集水器、膨胀水箱、补水泵、水处理装置及相应的阀门与管道。

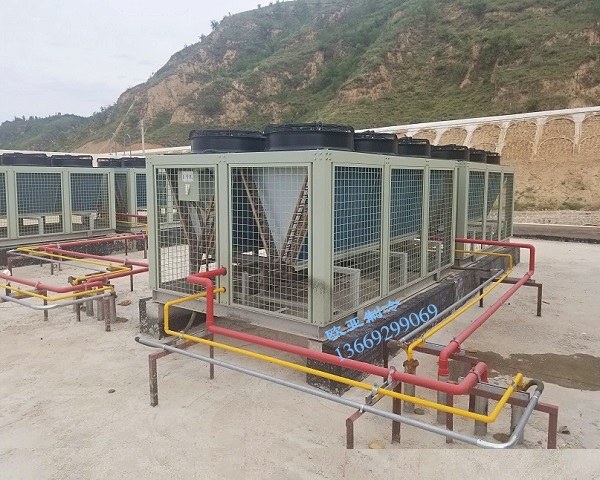

欧亚制冷|水冷螺杆冷水机机房安装案例

其中，冷水机组是系统的冷源核心，其内部的蒸发器是冷冻水进行热交换的关键部位。冷冻水循环泵为整个系统提供循环动力，..冷冻水能在管网中持续流动。分水器和集水器则分别承担着将冷却后的冷冻水分配至各末端设备，以及收集从末端回流的热水的作用，有助于实现系统的流量分配与平衡。膨胀水箱用于补偿水温变化引起的系统水容量波动，维持系统压力稳定。

二、工作流程与循环原理

冷冻水系统的工作流程基于热力学第二定律，遵循一个有序的循环过程，主要包括蒸发器吸热、末端换热和回流再冷却三个核心阶段。

1. 蒸发器吸热阶段：从末端设备返回的温度较高的冷冻水回水（通常约为12℃），首..入冷水机组的蒸发器。在此处，冷冻水将携带的热量传递给制冷剂，自身温度显著降低（可降至约7℃），完成“制冷”过程。

2. 末端换热阶段：由冷冻水泵驱动，低温的冷冻水（供水）通过供水管被输送至建筑内各区域的末端设备，如风机盘管或空气处理机组的表冷器。在末端设备中，冷冻水通过管壁与室内空气进行热交换，吸收室内环境的热量，从而实现冷却空气的目的，而冷冻水自身温度则升高。

3. 回流再冷却阶段：温度升高后的冷冻水变为回水，通过回水管路被收集至集水器，.终返回冷水机组，重新开始下一个循环。整个过程形成一个完整的闭式循环，冷冻水作为载冷剂，在系统中周而复始地传递冷量。

三、系统的分类与应用特点

根据管路配置，冷冻水系统主要可分为双管系统和三管系统。

- 双管系统是.常见的形式，由一根供水管和一根回水管组成，结构简单，初投资较低。但其在兼顾冬季供热和夏季供冷时，因水温要求不同，可能存在调节不够灵活的局限性。

- 三管系统则为末端设备分别设置冷、热供水管，共用回水管，能更好地适应过渡季节等复杂工况的温湿度调节需求，但系统相对复杂，初期投资更高，且存在一定的能量损失。

此外，根据水泵的配置方式，还可分為一次泵系统与二次泵系统，后者通过分级泵送，更能适应末端负荷的变化，利于节能。

欧亚一体式水冷螺杆冷水机组

综上所述，冷冻水系统通过一系列关键设备的协同工作，实现了冷量的..传输与分配。其封闭循环的设计不仅减少了外界污染和腐蚀，结合合理的系统分类与控制策略，更能满足不同建筑对温控的..需求，是现代大型建筑环境保障的重要组成部分。
